HQ 50 tonnin paineilmanostin

50 tonnin kaivospaineilmanostin, työpaine: 0,63 Mpa, ketjujen lukumäärä: 4, moottorin lähtöteho: 6,3 kW, vakionostokorkeus on 3 metriä ja nostoisku voidaan räätälöidä pidennettäväksi. Täyden kuorman nostonopeus: 0,7M/MIN, ketjun koko: 22*66MM. Gastonin pneumaattisella nostimella on 6 patenttia, joista jokainen on pneumaattisen nostimen suunnittelumme etu; ylikuormituskytkin, nostin luistaa automaattisesti ja lopettaa nostamisen, kun nimellispaino saavutetaan; pneumaattisen moottorin pääkomponenttien pinta on käsitelty ruosteenestokäsittelyllä, mikä ei ole helppoa aiheuttaa ruostetta pneumaattisen moottorin pääkomponentteihin ja aiheuttaa moottorin juuttumisen eikä pyörimisen; kuori on valettu erittäin lujasta materiaalista, jolla on suuri kantavuus; ilmansäätöventtiili on suunniteltu halkaisijaltaan suurella kanavalla ja riittävän suuri tuuletustilavuus varmistaa pneumaattisen nostimen nostotehokkuuden; jarrukokoonpanossa on sisäinen luistonestorakenne varmistaakseen, että pneumaattinen nostimen jarrupala ei aiheuta nostimen ketjua liukumaan automaattisesti alas liukumisen vuoksi; ylä- ja alakoukut on valmistettu taontatekniikasta, ja koukut on karkaistu ja lämpökäsitelty koukkujen sitkeyden lisäämiseksi, mikä tekee niistä vaikeasti kuluvia ja kestäviä; hidastusosa ottaa suljetun rakenteen, ja sisätilat voidaan taata öljyttömäksi pitkään, ja korttilaitteen sisäinen kanavarakenne voi vähentää supistimen kitkan synnyttämää lämpöä. Suurempi etu on, että se vähentää pneumaattisen moottorin pakokaasun aiheuttamaa melua.

Pyydä tarjous

Yksityiskohtaiset parametrit

Ilmanpasisääne (PSI)	Ilmanpasisääne (Mpa)	Suurin teho (HP)	Vapaa nopeus (rpm)	Nopeus maksimiteholla (rpm)	Vääntömomentti suurimmalla teholla (N M)	Kaasunkulutus maksimiteholla (m³/min)	Pysäytysmomentti ja käynnistysmomentti (NM)
40	0.28	45 %	80 %	30 %	37,50 %	45 %	45 %
50	0.35	56 %	84 %	44 %	52,40 %	56 %	56 %
60	0.4	67 %	88 %	58 %	65,90 %	67 %	67 %
70	0.48	78 %	92 %	72 %	78,30 %	78 %	78 %
80	0.55	89 %	96 %	86 %	89,60 %	89 %	89 %
90	0.63	100 %	100 %	100 %	100 %	100 %	100 %
100	0.7	110 %	104 %	114 %	109,60 %	110 %	110 %

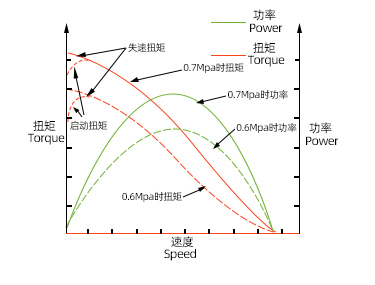

Kuvassa on tyypillinen pneumaattisen moottorin vääntömomentti ja tehokäyrä kahdella eri ilmanpaineella. Moottorin nopeus, vääntömomentti ja teho pienenevät ilmanpaineen laskiessa.	Kuvassa on esitetty pneumaattisen moottorin vääntö- ja nopeuskäyrät kahdessa eri ilmanpaineessa. Moottorin nopeus ja vääntömomentti pienenevät ilmanpaineen pienentyessä. Vääntömomentti laskee merkittävästi, kun taas moottorin nopeus pienenee hieman paineen laskiessa.

Pneumaattinen nostin		Yksikkö	HQ25-2	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
	Ilmanpaine	Mpa	0.6
	Ladata	Tonnia	25	30	37	50	75	100
	Ketjujen lukumäärä	juuri	2	2	3	4	3	4
	Moottorin lähtöteho	KW	6.3	6.3	6.3	6.3	9	9
	Nostokorkeus	M	Vakiokorkeus on 3 metriä
	Täyden kuorman nostonopeus	Metri/minuutti	1.2	1	0.7	0.7	0.55	0.4
	Nostonopeus ilman kuormaa	Metri/minuutti	2.4	2.3	1.7	1.2	1.3	1
	Laskunopeus täydellä kuormalla	Metri/minuutti	2.6	2.8	2	1.5	1.2	1
	Täyden kuorman kaasunkulutus - lisääntynyt	m³/min	6.5	6.5	6.5	4	7.6	7.6
	Täysi kuormitus kaasunkulutus - alas	m³/min	5.5	5.5	5.5	5.5	6	6
	Ketjun koko	mm	22*66	22*66	22*66	22*66	32*90	32*90
	Ketjun paino	kg/m	12.2	12.2	12.2	12.2	21.3	21.3
	Vakiopaino (3m nostokorkeus)	kg	510	520	860	935	1750	1800
	Säätimen ilmaputken pituus	m	Vakiopituus on 3 metriä
	Täyden kuorman melu - lisääntynyt	DB	78	78	78	78	78	78
	Täyden kuorman melu - alas	DB	82	82	82	82	85	85
	Henkitorven liitin	in	G11/2	G11/2	G11/2	G11/2	G11/2	G11/2
	Ilmaputken koko (sisähalkaisija)	mm	35	35	35	35	35	35

Kävelevä auto	Moottorin teho	kw	3	3	3	3
	Nimellinen kuormitusnopeus	m/min	5	3	3	3
	Moottorin ilmankulutus	m/mim	2.5	2.5	2.5	2.5
	Henkitorven liitin	in	G3/4	G3/4	G3/4	G3/4
	Ilmaputken koko (sisähalkaisija)	mm	19	19	19	19
	Paino (kärry)	kg	136	136*2	136*2	247*2

Malli	Yksikkö	HQ25-3	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
A	mm	1370	1370	1610	1610	2535	2610
B	mm	900	900	955	955	1535	1535
C	mm	450	450	535	535	820	820
D	mm	445	445	445	445	600	600
E	mm	270	270	270	270	405	365
F	mm	310	310	350	350	450	450
H1 Minimiväli	mm	1260	1260	1485	1485	1935	1935
H2	mm	825	825	950	950	1250	1250
Φa	mm	126	126	120	120	315	355
Φb	mm	126	126	120	120	315	355
N	mm	113	113	122	122	250	280
