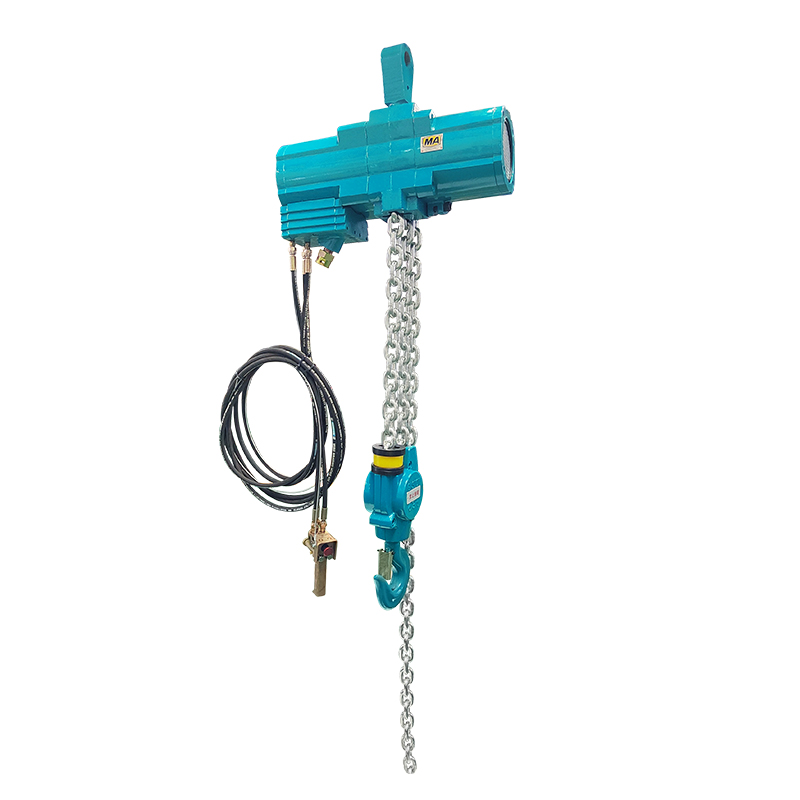

HQ Gaston mobiili pneumaattinen nostin

HQ Gaston mobiili pneumaattinen nostin on erittäin tehokas ja mukautuva nostoratkaisu. Se toimii pneumaattisesti, se ei vaadi sähköä ja sitä voidaan käyttää erilaisissa ympäristöissä. Sen kompakti muotoilu ja siirrettävyys mahdollistavat helpon käytön erilaisissa nostotehtävissä. Vahvan nostokapasiteetin ansiosta se tarjoaa yksinkertaisen käytön ja erinomaisen luotettavuuden. Pneumaattinen järjestelmä varmistaa vakauden ja pitkäikäisyyden vaatien vain vähän huoltoa. Se on varustettu useilla turvaominaisuuksilla, mikä takaa käyttäjän turvallisuuden. Ihanteellinen rakennustyömaille, työpajoille ja laivojen huoltoon, HQ Gaston pneumaattinen nostin on luotettava työkalu useilla toimialoilla.

Pyydä tarjous

Yksityiskohtaiset parametrit

Ilmanostimen suorituskykyominaisuudet

Ilmanpaine (PSI)	Ilmanpaine (Mpa)	Suurin teho (HP)	Vapaa nopeus (rpm)	Nopeus maksimiteholla (rpm)	Vääntömomentti suurimmalla teholla (NM)	Ilmankulutus maksimiteholla (m ³ /min)	Pysäytysmomentti ja käynnistysmomentti (NM)
40	0.28	45 %	80 %	30 %	37,50 %	45 %	45 %
50	0.35	56 %	84 %	44 %	52,40 %	56 %	56 %
60	0.4	67 %	88 %	58 %	65,90 %	67 %	67 %
70	0.48	78 %	92 %	72 %	78,30 %	78 %	78 %
80	0.55	89 %	96 %	86 %	89,60 %	89 %	89 %
90	0.63	100 %	100 %	100 %	100 %	100 %	100 %
100	0.7	110 %	104 %	114 %	109,60 %	110 %	110 %

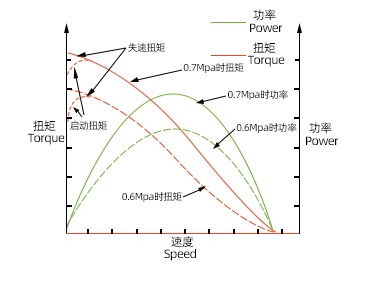

Kuvassa on tyypillinen pneumaattisen moottorin vääntömomentti ja tehokäyrä kahdella eri ilmanpaineella. Moottorin nopeus, vääntömomentti ja teho pienenevät ilmanpaineen laskiessa.	Kuvassa on esitetty pneumaattisen moottorin vääntö- ja nopeuskäyrät kahdessa eri ilmanpaineessa. Moottorin nopeus ja vääntömomentti pienenevät ilmanpaineen pienentyessä. Vääntömomentti laskee merkittävästi, kun taas moottorin nopeus pienenee hieman paineen laskiessa.

Suorituskykykäyräkaavio

Tekninen tiedote

Pneumaattinen nostin	Muotti	Yksikkö	HQ2-2		HQ3-1		HQ3-2		HQ6-2		HQ10-2
	Ilmanpaine	Mpa	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6
	Ladata	(tonnia)	2		3		3		6		10
	Ketjujen lukumäärä	juuri	2		1		2		2		2
	Moottorin lähtöteho	(KW)	1.5	2	1.8	3.5	1.5	2	1.8	3.5	1.8	3.5
	Nostokorkeus	(M)	Vakiokorkeus on 3 metriä
	Täyden kuorman nosto suurella nopeudella	(m/min)	2.5	2.7	2.5	5	2	2.5	1.2	2.5	0.8	1.5
	Laskunopeus täydellä kuormalla	(m/min)	5	5.5	7.5	11	8	11	3.5	5.5	2.5	3.5
	Täysi kuormitus kaasunkulutus·Lisää	(m³/min)	0.7	1.2	2	4	1.8	2.6	2	4	2	4
	Ketjun koko	(mm)	9*27		13*36		9*27		13*36		16*45
	Painolastin paino	KG/M	1.8		3.8		1.8		3.8		5.8
	Normaali paino (nostokorkeus 3m)	(KG)	38		86		68		98		115
	Säätimen ilmaputken pituus	(m)	Vakiopituus on 3 metriä
	Täyden kuorman melutaso	(db)	74	78	74	78	74	78	74	78	74	78
	Henkitorven liitin	(in)	G3/4		G3/4		G3/4		G3/4		G3/4
	Ilmaputken koko (sisähalkaisija)	(mm)	14		19		19		19		19
Kävelevä auto	Moottorin teho	(KW)	0.25		0.25		0.25		2		2
	Täysi kuormitusnopeus	(m/min)	13		13		13		10		10
	Moottorin ilmankulutus	(m³/min)	0.45		0.25		0.25		2		2
	Henkitorven liitin	(in)	G1/2		G3/4		G1/2		G3/4		G3/4
	Ilmaputken koko (sisähalkaisija)	(mm)	13		13		13		19		19
	Paino (kärry)	(KG)	40		75		49		75		89

Mitat

Malli	Yksikkö	HQ1.5-1	HQ2-2	HQ3-1	HQ3-2	HQ6-2	HQ10-2
A	mm	690	556	905	690	905	1050
A1	mm	608	585	885	608	885	960
B	mm	436	35	539	436	539	558
C	mm	202	146	246.5	202	246.5	256
D	mm	176	185	220	176	220	256
E	mm	100	140	146	100	146	128
F	mm	150	385	158	150	158	205
J	mm	90	65	120	90	120	135
K	mm	26.5	26	38	26.5	38	49
H1 pienin välys	mm	659	500	807	659	807	969
H2	mm	439	338	548	439	548	652
H3	mm	597	528	768	597	768	860
φa	mm	53	48	69	53	69	55
φb	mm	53	48	69	53	69	55
φc	mm	28	28	33	28	33	36

Malli	Yksikkö	HQ16-3	HQ20-4	HQ30-2	HQ50-4	HQ75-3	HQ100-4
A	mm	1350	1195	1370	1610	2535	2610
B	mm	558	559	900	955	1535	1535
C	mm	246.5	247	450	530	820	820
D	mm	386	472	445	445	600	600
E	mm	195	127	270	270	405	365
F	mm	262	365	310	350	450	450
H1 pienin välys	mm	1163	1117	1260	1485	1935	1935
H2	mm	675	630	825	950	1250	1250
φa	mm	95	102	126	120	315	355
φb	mm	95	102	126	120	315	355
N	mm	88	95	113	122	250	280

Pneumaattinen nostin	HQ2-2	HQ3-2	HQ6-2	HQ10-2	HQ16-3	HQ20-4
Kävelevä auto	QDC-2	QDC-3	QDC-6	QDC-10	QDC-16	QDC-20
A	325	340	400	496	496	675
B	125	140	155	186	186	270
b Ajoradan leveysalue	80-120	110-150	200-250	200-250	200-250	250-300
bm	168	235	330	350	375	375
C	218	250	290	364	364	490
D	110	120	135	166	166	240
E	45	68	53	144	147	157
F	210	290	322	358.5	358.5	313
G	145	176	256	256	386	472
H Vähimmäisvara	615	626	973	973	980	1270
h	120	130	140	140	166	250
J	90	93	118	135	200	120
K	26	30	36	49	60	72
L	169	232.5	293	303	295	293
M	146	203.5	249	256	245	247
N	33	35	48	66	88	95
P	140	146	142.7	128	195	127
Φ	48	53	69	71	95	102
