GTH125 Gaston I-palkki kävelevä pneumaattinen nostin

GTH125 Gaston I-beam kävelypneumaattinen nostin on korkean suorituskyvyn ja erittäin luotettava pneumaattinen käsittelylaite, joka on suunniteltu erityisesti teollisuus- ja rakennusalalle. Ainutlaatuisen I-palkkikävelyrakenteensa ansiosta tämä pneumaattinen nostin voi helposti saavuttaa vakaan ja tasaisen kävelyn erilaisilla I-palkkikiskoilla, mikä parantaa huomattavasti työn tehokkuutta ja turvallisuutta.
Tuotteen ominaisuudet ovat seuraavat:
Tehokas käsittely: GTH125 pneumaattinen nostin käyttää kehittynyttä pneumaattista tekniikkaa, joka tarjoaa vahvan nostovoiman ja vakaan kävelynopeuden, ja pystyy nopeasti ja tarkasti suorittamaan erilaisia raskaiden esineiden käsittelytehtäviä.
Vakaa ja luotettava: I-palkkikävelyrakenne varmistaa nostimen vakauden radalla ja voi ylläpitää sujuvaa toimintaa myös monimutkaisissa tai epätasaisissa työympäristöissä, mikä vähentää laitteiden tärinän aiheuttamia turvallisuusriskejä.
Helppokäyttöinen: Intuitiivisella ja helppokäyttöisellä ohjausjärjestelmällä käyttäjät voivat helposti ymmärtää laitteen toimintatilan ja saavuttaa tarkan ohjauksen. Samaan aikaan laitteessa on myös ylikuormitussuojatoiminto, joka varmistaa, että se pysähtyy automaattisesti, kun kuormitusalue ylitetään onnettomuuksien estämiseksi.

Pyydä tarjous

Yksityiskohtaiset parametrit

Ilmanostimien suorituskykyominaisuudet

Ilmanpaine (PSI)	Ilmanpaine (Mpa)	Suurin teho (HP)	Vapaa nopeus (rpm)	Nopeus maksimiteholla (rpm)	Vääntömomentti suurimmalla teholla (NM)	Kaasun kulutus suurimmalla teholla (m²/min)	Pysäytysmomentti ja käynnistysmomentti (NM)
40	0.28	45 %	80 %	30 %	37,50 %	45 %	45 %
50	0.35	56 %	84 %	44 %	52,40 %	56 %	56 %
60	0.4	67 %	88 %	58 %	65,90 %	67 %	67 %
70	0.48	78 %	92 %	72 %	78,30 %	78 %	78 %
80	0.55	89 %	96 %	86 %	89,60 %	89 %	89 %
90	0.63	100 %	100 %	100 %	100 %	100 %	100 %
100	0.7	110 %	104 %	114 %	109,60 %	110 %	110 %

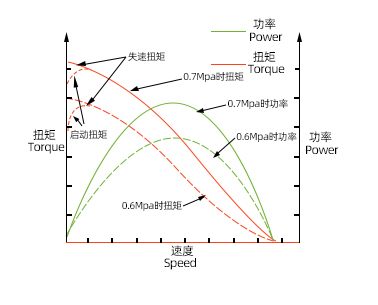

Kuvassa on tyypilliset pneumaattisen moottorin vääntö- ja tehokäyrät kahdessa eri ilmanpaineessa. Moottorin nopeusvääntömomentti ja teho pienenevät ilmanpaineen laskiessa.	Kuvassa on esitetty moottorin vääntö- ja nopeuskäyrät kahdessa eri ilmanpaineessa. Moottorin nopeus ja vääntömomentti pienenevät ilmanpaineen pienentyessä. Vääntömomentti laskee merkittävästi, kun taas moottorin nopeus pienenee hieman paineen laskiessa.

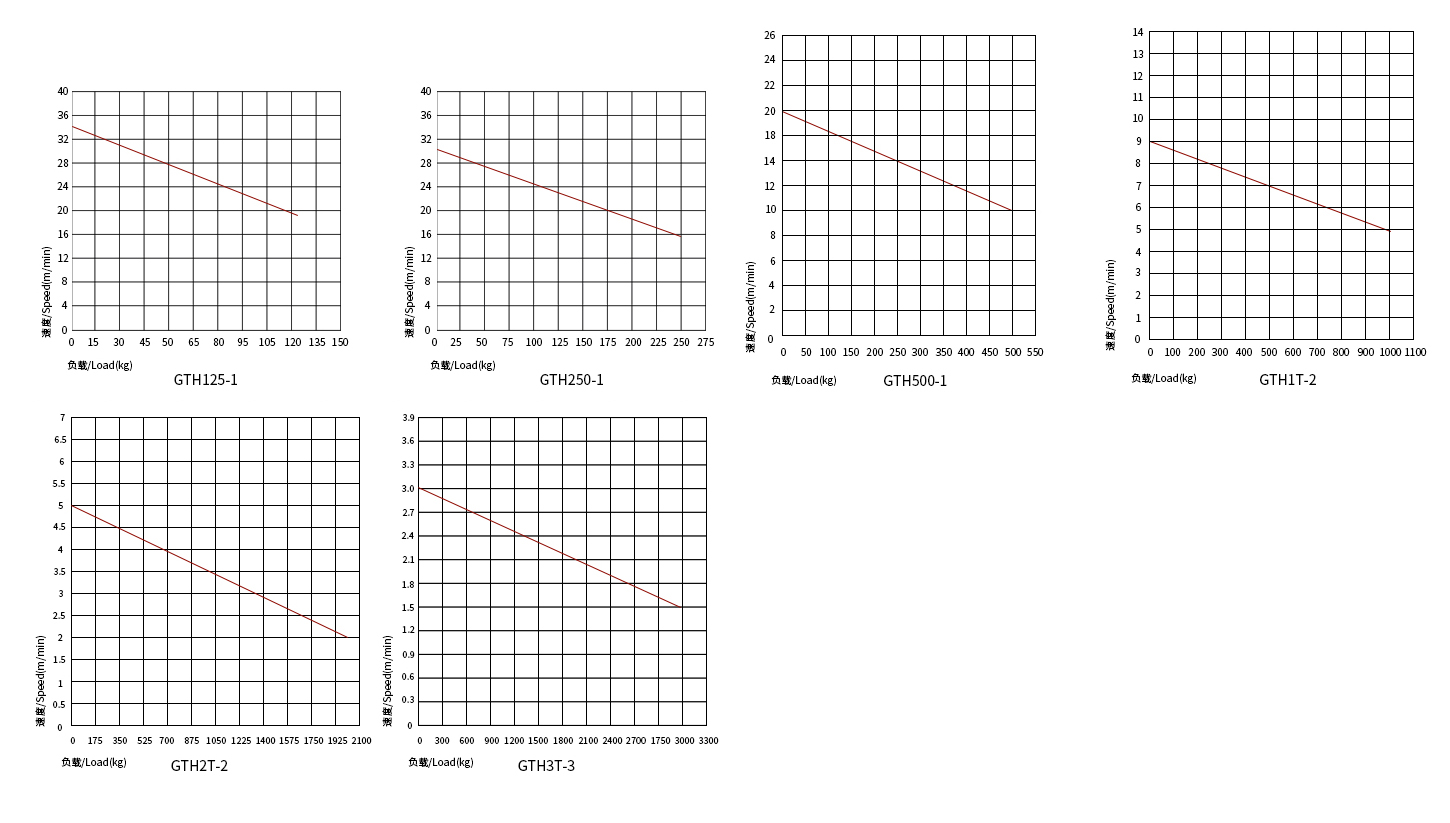

Suorituskykykäyräkaavio

Tekninen tiedote

Muotti	Yksikkö	GTH125-1		CTH250-1		GTH500-1		GTH1T-2		GTH2T-2		GTH3T-3
Ilmanpaine	Mpa	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6
Ladata	(KG)	125		250		500		1000		2000		3000
Ketjujen lukumäärä	juuri	1		1		1		2		2		3
Moottorin lähtöteho	(KW)	0.6	1	0.6	1	0.6	1	0.6	1	0.6	1	0.6	1
Nostokorkeus	(M)	Vakiokorkeus on 3 metriä
Täyden kuorman nostonopeus	(m/min)	18	20	12	15	7	10	4	6	2.1	4.5	1.8	2.3
Nostonopeus ilman kuormaa	(m/min)	30	35	25	30	17	20	7	9	5	5.5	4	5
Laskunopeus täydellä kuormalla	(m/min)	27	36	13	15	16	17	10	11	5	6	5	6
Täyden kuorman kaasunkulutus - lisääntynyt	(m³/min)	0.7	1.2	0.7	1.2	0.7	1.2	0.7	1.2	0.7	1.2	0.7	1.2
Täysi kuormitus kaasunkulutus - alas	(m³/min)	0.8	1.5	0.8	1.5	0.8	1.5	0.8	1.5	0.8	1.5	0.8	1.5
Ketjun koko	(mm)	6,3*19		6,3*19		6,3*19		6,3*19		7*21		6,3*19
Ketjun paino	KG/metri	0.9		0.9		0.9		0.9		1.0		0.9
Normaali paino (nostokorkeus 3m)	(KG)	22		22		24		27		38		48
Säätimen ilmaputken pituus	(M)	Vakiopituus on 3 metriä
Täyden kuorman melu - lisääntynyt	(dB)	73	77	74	78	75	78	77	80	80	82	80	82
Täyden kuorman melu - alas	(dB)	80	83	80	83	84	86	85	88	85	88	85	88
Henkitorven liitin	(in)	3/8NPT		3/8NPT		3/8NPT		3/8NPT		3/8NPT		3/8NPT
Ilmaputken koko (sisähalkaisija)	(mm)	10		10		12		12		12		12


Mitat	Pneumaattinen nostin vaunun mitoilla

Mitat

Malli	Yksikkö	GTH125-1	GTH250-1	GTH500-1	GTH1T-1	GTH2T-2	GTH3T-3
A	mm	616	616	616	616	635	616
B	mm	310	310	310	310	315	310
C	mm	128.6	128.6	128.6	128.6	146	128.6
D	mm	181.4	181.4	181.4	181.4	185	181.4
E	mm	145.5	145.5	145.5	145.5	140	145.5
F	mm	258	258	258	258	150	258
G	mm	105.5	105.5	105.5	105.5	295	105.5
J	mm	55.5	55.5	55.5	55.5	65	55.5
K	mm	23.5	23.5	23.5	23.5	26	23.5
H1	mm	460	460	460	460	500	460
H2	mm	260	260	260	260	165	260
φd	mm	35	35	35	35	48	35
N	mm	32	32	32	32	33	32

Pneumaattinen nostin	GTH125-1	GTH250-1	GTH500-1	GTH1T-1	GTH2T-2
Kävelevä auto	QDC-125	QDC-125	QDC-125	QDC-125	QDC-2
A	315	315	315	315	325
B	111	111	111	111	125
b Ajoradan leveysalue	80-115	80-115	80-115	80-115	80-120
bm	168	168	168	168	168
C	205	205	205	205	218
D	90	90	90	90	110
E	240	240	240	240	240
F	71	71	71	71	71
G	120	120	120	120	120
H Vähimmäisvara	550	550	550	550	565
J	50	50	50	50	93
K	23.5	23.5	23.5	23.5	26
L	128.6	128.6	128.6	128.6	146
M	180	180	180	180	185
N	889	889	889	889	33
P	174	174	174	174	140
Φ	38	38	38	38	48
